u-drill 4001F
u-drill Kverneland - la seminatrice universale combinata
Il modello di seminatrice universale trainata permette la preparazione del letto di semina, il livellamento, il riconsolidamento e la semina i in un'unica passata.
Punti di forza
Funzionamento ad alta velocità (10 - 18 km/h) Posizionamento perfetto dei semi Telaio modulare per una regolazione flessibile Completamente ISOBUS compatibile Facilità di gestione e manutenzioneDescrizione
u-drill è una seminatrice combinata trainata per la preparazione del letto di semina, il livellamento, il riconsolidamento e la semina in un'unica passata. I modelli pieghevoli u-drill Kverneland sono disponibili con larghezza di lavoro di 4,0 m e 6,0 m. La progettazione si è concentrata in particolare sull'alta velocità di lavoro (10-18 km/h), garantendo al contempo un perfetto posizionamento del seme.
Con il falcione CD, sono possibili due diverse larghezze di fila: 12,5 cm e 16,7 cm di distanza tra le file. La tramoggia, con una capacità di 3.000 litri, può essere facilmente riempita con big bag, caricatore frontale o telescopico.
u-drill è estremamente facile da usare: completamente compatibile ISOBUS, il driver ha il pieno controllo di tutti i dati. u-drill è predisposto per GEOCONTROL per controllare il rateo di applicazione e la chiusura a metà larghezza.
Caratteristiche
Step 1: Livellamento
Per la migliore preparazione, il front packer in gomma livella il terreno, frantuma le zolle e garantisce alle aree successive di preparare il letto di semina in modo omogeneo. Il front packer ha un diametro di 800 mm e può essere escluso idraulicamente se non necessario.
Step 2: Preparazione del letto di semina

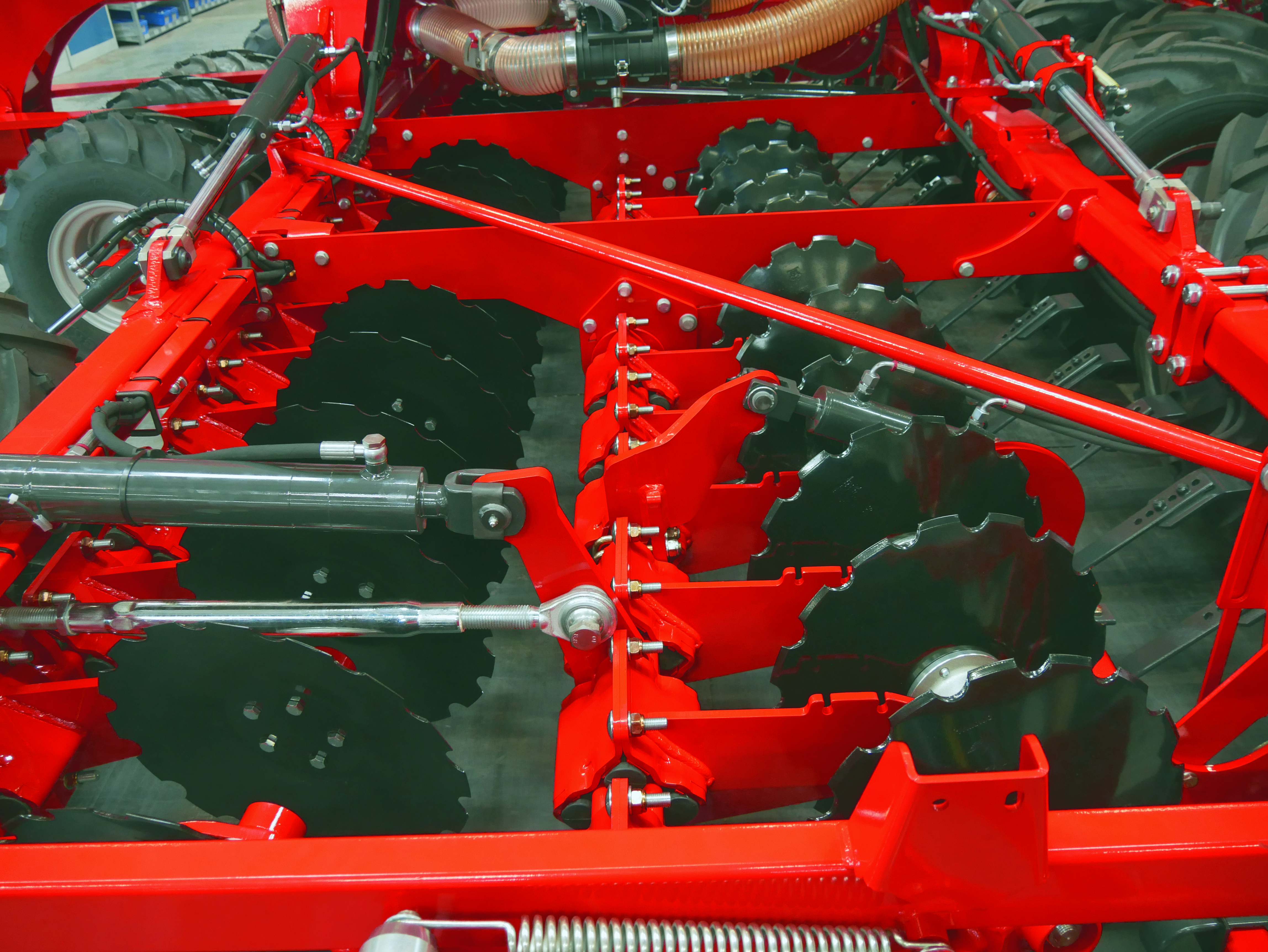

La sezione dell'erpice a dischi consiste in due file di dischi conici dal passo aggressivo.
I dischi hanno uno spessore di 5 mm e sono temprati per garantire la massima longevità. Grazie alla loro forma conica, l'angolo di taglio rimane costante. L'alta velocità di rotazione assicura una qualità di taglio eccellente su tutta la larghezza di lavoro. La distanza tra le file di semina può essere 12,5 o 16,7 cm.

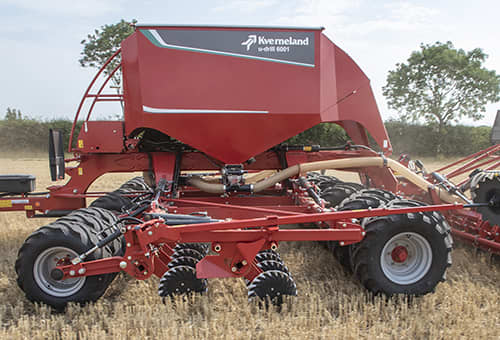

La sezione del disco MD è composta da due file di dischi ondulati diritti. Il disco MD è stato progettato per una penetrazione verticale attraverso le scanalature. La lama continua a girare, penetrare e tagliare anche nelle condizioni più difficili. Il letto di semina è creato solo in strisce da 3 a 5 cm di larghezza, in cui il seme è posto dal coltro CD. La sezione del disco MD è disponibile solo per le macchine con distanza delle file di 16,7 cm e con il u-drill plus è possibile solo in combinazione con l'iniezione di fertilizzante a doppia entrata.
Step 3: Riconsolidamento

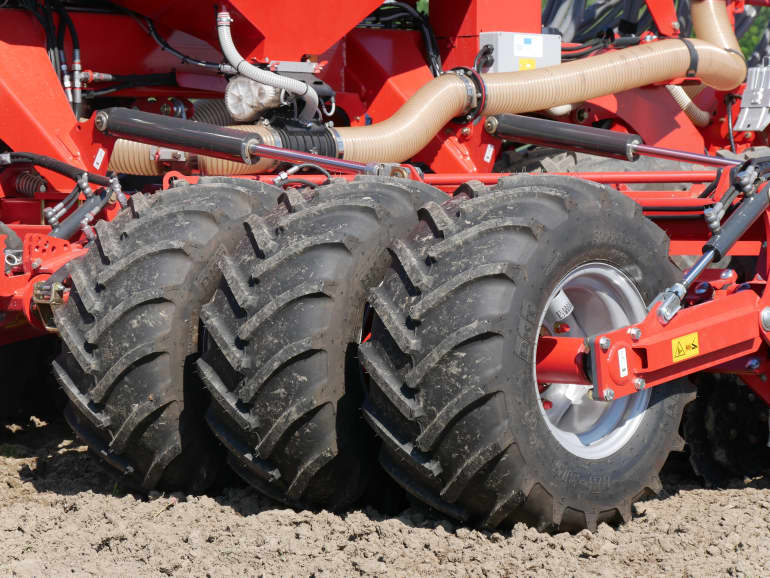

Il terreno mosso è riconsolidato grazie a un rullo a gomme larghe con diametro da 900 mm. I falcioni a controllo perfetto della profondità di semina garantiscono un buon contatto tra suolo e seme per sfruttare l'umidità capillare.
Step 4: Semina a profondità costante
Il cuore della macchina è il falcione. Il profilo stretto e il leggero disassamento permettono la facile penetrazione del disco nel suolo. Quasi tutta la pressione esercitabile sul falcione (fino a 100 kg) può contemporaneamente essere utilizzata dal ruotino di pressione integrato. Il risultato: profondità di semina costante anche ad alta velocità.

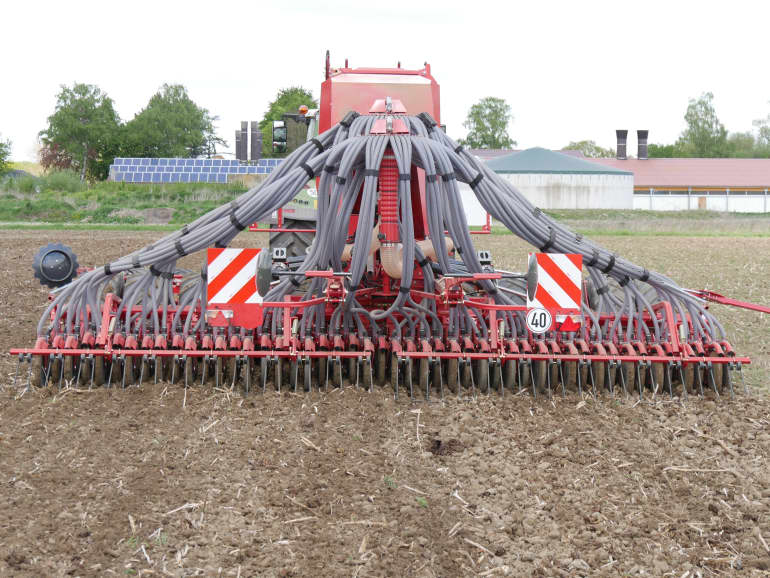

Step 5: Copertura
L'erpice copriseme ad S assicura la copertura del seme. La pressione a terra è impostata tramite un regolatore in continuo con tre diverse angolazioni. L'erpice è protetto da un particolare dispositivo in caso di urto in retromarcia.
L'u-drill è dotato di un sistema di gestione del fondocampo completamente automatizzato. Questo fa risparmiare al driver molto tempo e facilita l'operazione. Con un solo pulsante, il driver può avviare una sequenza a fine campo (capezzagna) con ruote, dischi e barra, tutti in grado di funzionare automaticamente in fasi temporizzate. La sequenza di sollevamento che inizia con la sezione dei dischi assicura un controllo costante della profondità fino a fine campo a fine campo (capezzagna).
All'avvio della sequenza a fine campo (capezzagna), il dispositivo di dosaggio si arresta automaticamente - evitando la doppia semina. I tubi flessibili di semina sono vuoti a fine campo (capezzagna). In questo modo si risparmia fino al 5% di seme.
Il driver può concentrarsi sulla guida della macchina e sul corretto funzionamento. Inoltre si evita la doppia semina e/o la mancata semina. Con la gestione a fine campo (capezzagna) il lavoro può essere svolto in modo più rapido, preciso ed efficiente. La seminatrice richiede solo un cilindro a doppio effetto per funzionare.

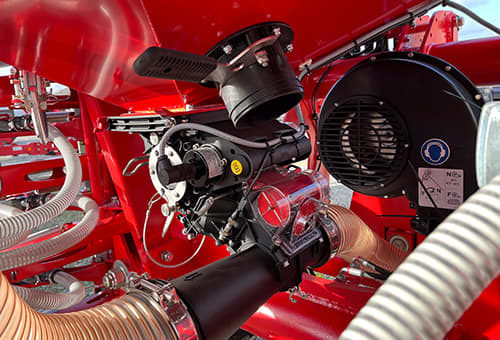

ELDOS - distributore elettrico
- ELDOS è il distributore elettrico completamente ISOBUS compatibile
- GEOCONTROL e segnale GPS attivano e disattivano la semina e si evitano sovrapposizioni
- Speciali sensori assicurano la funzionalità dalla cabina del trattore.

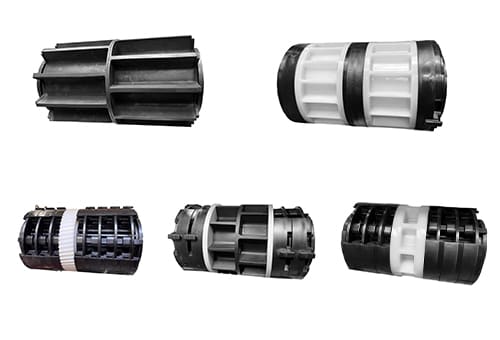

- 5 rocchetti per tutti i tipi di seme e fertilizzante

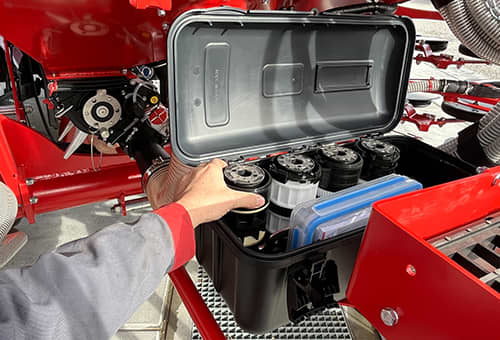

- La sostituzione avviene in modo semplice e veloce senza l'uso di utensili
- Dosaggio da 1 a 400 kg/ha (a seconda della larghezza e velocità di lavoro)
Calibrazione
- Test di calibrazione molto semplice e automatico
- Un controllo remoto consente al driver di azionare il processo di calibrazione al distributore
- Non è necessario regolare alcuna marcia. Il driver inserisce semplicemente i valori desiderati nel terminale, preme un pulsante per avviare il dispositivo di dosaggio e il gioco è fatto.
- La calibrazione viene eseguita automaticamente.
- Uno sportello di calibrazione impedisce la caduta di qualsiasi seme nel tubo.
Precision Farming
Quando si decide quale attrezzatura acquistare, non è sempre facile trovare la soluzione ottimale nell'ampia offerta del mercato odierno. La tecnologia si sviluppa rapidamente e i trattori e gli attrezzi sono sempre più dotati di elettronica di alta tecnologia. Noi comprendiamo questa complessità e ci impegniamo a fornirvi soluzioni semplici. Perciò questi terminali universali ISOBUS, IsoMatch Tellus PRO e IsoMatch Tellus GO+ sono stati progettati per un facile controllo della macchina e per un'agricoltura efficiente.
Con il nuovo IsoMatch Tellus PRO da 12" avrai accesso al massimo della tecnologia Hardware e Software. E' il cervello a cui vanno connesse tutte le macchine ISOBUS e la piattaforma su cui far ruotare tutte le nuove applicazioni della Precision Farming. Ti offrirà quello di cui hai bisogno per ottenere il massimo delle performance dalle tue macchine e dal tuo raccolto, visualizzando in tempo reale i risparmi in fertilizzanti, agrofarmaci e dosi di seme. Con il suo esclusivo ed unico doppio schermo potrai gestire due macchine contemporaneamente.
Lavora in modo semplice. Mantieni il controllo
IsoMatch Tellus GO+ è sviluppato appositamente per controllare la macchina in modo semplice. L'agricoltore ha il pieno controllo dell'attrezzatura esattamente come vuole. Facile impostazione della macchina con i tasti soft e tramite il touch screen da 7 pollici. E, per un controllo ottimale durante la guida, basta usare i tasti non soft e il selettore rotativo. Il controllo dell'attrezzo non è mai stato così facile.
Questo può essere il vostro primo passo nell'agricoltura di precisione
IsoMatch Tellus GO+ permette di controllare facilmente qualsiasi attrezzatura ISOBUS dalla cabina del trattore. IsoMatch GEOCONTROL vi permette di ottenere rendimenti più alti, costi più bassi e fare il vostro lavoro con meno problemi. La licenza su IsoMatch Tellus GO+ è divisa in due parti, Section Control e Variable Rate Control. Ora potete acquistare la funzionalità specifica di cui avete bisogno.
Connettiti ad una rete wireless locale sul tuo IsoMatch Tellus.
IsoMatch Wireless (chiavetta USB) è complementare ad IsoMatch Tellus e rende facile la connessione a una rete wireless locale, come l'hot-spot del tuo telefono, la rete di casa ecc.
Nessun costo aggiuntivo di un provider di servizi internet. Quando si è connessi tramite l'IsoMatch Wireless è possibile navigare in internet, visualizzare il meteo, Gmail, Google, ecc.
L'IsoMatch Eye è l'opzione della telecamera nella gamma di prodotti IsoMatch.
IsoMatch Eye è una videocamera sviluppata per l’uso con terminali IsoMatch Tellus PRO e GO. L’IsoMatch Eye fornisce alternativamente sia visuale frontale standard, sia posteriore.
Il vantaggio è il massimo controllo per le operazioni sia durante il giorno, sia durante la notte grazie agli infrarossi integrati. La miglior visuale aumenta la sicurezza per esempio quando si fa retromarcia o nelle manovre intorno ad ostacoli.
INTELLIGENTE
Possibilità di controllare sia la parte anteriore che quella posteriore della macchina
EFFICIENTE
Pieno controllo su tutte le operazioni della macchina
SEMPLICE
Visione notturna grazie al sistema di illuminazione LED integrato
IsoMatch MultiEye è un accessorio per collegare più telecamere al terminale universale IsoMatch.
Con l’IsoMatch MultiEye si possono connettere ai monitor IsoMatch Tellus PRO e GO+ diverse videocamere. Si può facilmente passare da una videocamera all’altra senza il bisogno di un ulteriore schermo dedicato in cabina. L’IsoMatch MultiEye incrementa ulteriormente il livello di controllo sulla macchina e le operazioni; anche in condizioni di lavoro notturne grazie alla presenza di LED integrati. La sicurezza è una priorità quando ad esempio si eseguono manovre in resto o ci sono ostacoli.
Con la guida assistita manuale è possibile lavorare perfettamente allineati.
IsoMatch InLine è una barra luminosa che permette una facile guida assistita. E’ il mezzo ideale per arrivare nel modo più semplice possibile alla linea A-B fissata. Viene montato sul cruscotto ed è possibile visualizzare la distanza tra la linea A-B e la direzione da seguire per mantenere la posizione ideale. Il display dell’IsoMatch InLine mostra anche lo stato delle sezioni della macchina, garantendo un maggiore confort per l’operatore. La luminosità dei LED può essere abbassata per le operazioni notturne.
INTELLIGENTE
Distanza dalla linea A-B con indicazione dei LED e della tastiera numerica
EFFICIENTE
Guida manuale in combinazione con IsoMatch GEOCONTROL
SEMPLICE
Visualizzazione sulla schermata dello stato di tutte le sezioni della macchina
L'accessorio essenziale per l’IsoMatch GEOCONTROL
IsoMatch Global 3 è un’antenna GPS per la gamma di prodotti IsoMatch con accuratezza DGPS. Permette la navigazione satellitare per il controllo di sezioni specifiche, dosaggio variabile, guida manuale e mappatura del campo.
INTELLIGENTE
Controllo automatico delle sezioni e del dosaggio variabile in combinazione con IsoMatch GEOCONTROL
EFFICIENTE
Precisione grazie al DGPS senza costi aggiuntivi
SEMPLICE
Staffa di montaggio facile da installare
Creato per un agricoltura: smart, efficient & easy
IsoMatch GEOCONTROL è l'avanzata applicazion software disponibile all'interno di IsoMatch Tellus PRO e GO+ che ti aiuta a controllare tutte le attrezzature ISOBUS compatibili di Kverneland Group come botti del diserbo, spandiconcime e seminatrici! In combinazione con il GPS soddisfa le esigenze future in termini di agricoltura smart, efficient & easy!
Caratteristiche Tecniche
Caratteristiche Tecniche
Scarica il depliantModello | u-drill 4001 F | |
---|---|---|
Telaio | pieghevole | |
Larghezza di lavoro (m) | 4.0 | |
Larghezza di trasporto (m) | 3.0 | |
Nr. Distributori | 1 | |
Volume tramoggia (l.) u-drill/u-drill plus | 3.000 | |
Flusso d'olio richiesto | > 90l/min | |
Valvola effetto singolo + ritorno senza pressione per azionamento ventola | Standard | |
1 valvola a doppio effetto per la gestione macchina | Standard | |
Potenza elettrica 12 V > 70 A | Standard | |
Nr falcioni CD (16.7/12.5cm) | (24/32) | |
Pressione a terra del falcione (fino a 100 kg) | Standard | |
Regolazione elettro-idraulica profondità di semina tramite termila ISOBUS | Standard | |
Ruotini di pressione (Ø 380 x 50mm) | Standard | |
Spazio tra le file | 12.5cm o 16.7cm | |
Regolazione della dose di seme tramite radar della volecità | Standard | |
Sensore di riempimento della tramoggia | Standard (1) | |
Sensore velocità ventola | Standard | |
Controllo del distributore | Standard | |
Disattivazione elettronica di metà macchina | Opzione | |
Front packer a larghezza ridotta (Ø 800mm) | Opzione | |
Front packer a larghezza normale (Ø 800mm) | Opzione | |
Profondità di lavoro delle dischiere regolabile tramite terminale ISOBUS | Standard | |
Dischiere (Ø 460mm) | Standard | |
Dischiere MD (Ø 430mm) (distanza file 16.7cm) | Opzione | |
Riconsolidamento con rullo a ruote disassate (Ø 900mm) | Standard | |
Piattaforma di acceso, luci d'ingombro stradale | Standard | |
Azionamento idraulico ventola | Standard | |
Attacco CAT. III N (825mm) | Standard | |
Attacco CAT. III (965mm) | Opzione | |
Clod Board idraulica | Opzione | |
Erpice a S 10mm | Standard | |
Erpice a dita dritte 12mm | Opzione | |
Set calibrazione | Standard | |
Marcatori idraulici con dishi dentati | Opzione | |
Tracciatori (2 denti per tracciatore) | Opzione | |
Freni pneumatici | Opzione | |
Estensione timone per trattori con ruote gemellate fino a 4,5m | Opzione | |
Marcatore pre emergenza (marcatura centrale) | Opzione | |
Erpice a denti per regolazione flusso terreno | Opzione | |
Luci di lavoro a LED | Opzione | |
IM Tellus PRO /Tellus GO+ per trattori non-ISOBUS | Opzione | |
IM Tellus PRO / Tellus GO+ per trattori ISOBUS | Opzione | |
Pesa tramoggia con monitor separato | Opzione | |
Sensore flusso seme | Opzione | |
Gestione automatica fine campo | Standard | |
Peso (kg) (con front packer + tracciatori) | 5.600 | |
Potenza minima richiesta (CV) | 150 |
Caratteristiche Tecniche
Caratteristiche Tecniche
Scarica il depliantModello |
Larghezza lavoro (m) |
Interfila (cm) |
Tramoggia (L) |
u-drill rigida |
3 |
12.5/ 16.7 |
3000 |
u-drill rigida |
4 |
12.5/ 16.7 |
3000 |
u-drill pieghevole |
4 |
12.5/ 16.7 |
3000 |
u-drill pieghevole |
6 |
12.5/ 16.7 |
4350 |
