Kverneland CTC
CTC - Coltivazione da profonda a superficiale
La coltivazione delle stoppie, soprattutto in caso di non lavorazione o con minima lavorazione, conserva la struttura e l'umidità del suolo e limita l'erosione. È un'operazione che richiede grande attenzione.
Punti di forza
Taglio completo, miscelazione e livellamento perfetti Bassa forza di trazione necessaria Manutenzione ridotta Versatile da poco profondo a medio Grandi prestazioni ad alta velocitàDescrizione

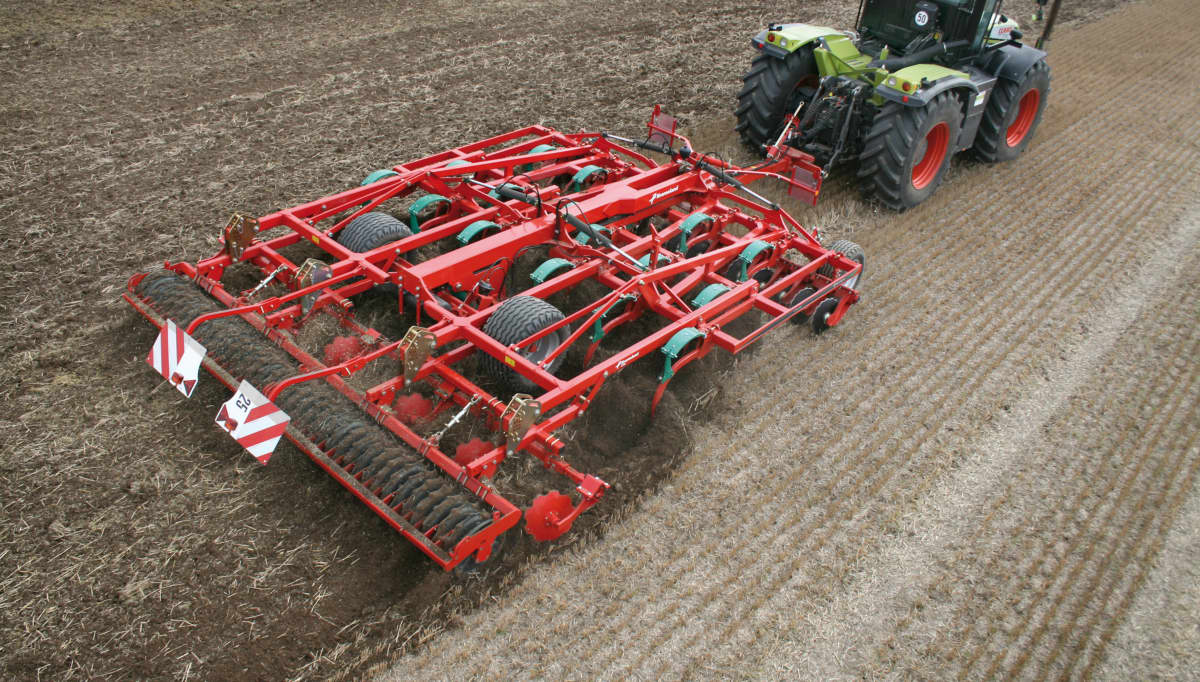

Kverneland CTC è disponibile in diverse configurazioni a seconda delle condizioni di utilizzo, ma anche della capacità di potenza.
CTC ha una disposizione dei denti ben organizzata su 3 file con una distanza di 270 mm o 4 file di denti con una distanza di 200 mm. La capacità di trattare i lunghi residui è stata un aspetto fondamentale durante il processo di progettazione, per garantire una miscelazione ottimale e una coltivazione intensiva.
La posizione dei denti è stata ottimizzata per garantire un flusso regolare del terreno su tutta la larghezza di lavoro, ma anche intorno alle ruote di trasporto. È possibile una profondità di lavoro massima di 30 cm. L'elevato spazio tra le file, fino a un massimo di 150 cm, e la luce sotto telaio, pari a 870 mm, garantiscono un funzionamento senza intasamenti.
Le seguenti punte per il dente Triflex 700 e a bullone:
- Punta reversibile 65
- Knock-on 80
- Knock-on 150
- Knock-on 250
- Knock-on 320
- Aletta 320
- Punta Tiger 3 (punta al carburo 70)
- Punta al carburo 320
Caratteristiche
Il modello CTC può essere equipaggiato di 3 o 4 file di denti, posizionati a una distanza di 270 o 330 mm.
- Lavorando con 4 file, la distanza fra i denti è di 200mm, soluzione che assicura un’ottima miscelazione e una lavorazione intensiva.
- E’ possibile raggiungere una profondità di lavoro di 30cm.
- Lavorando con vomeri ad aletta, è possibile operare su tutta la larghezza di lavoro della macchina anche più superficialmente.
- La distanza tra le due file anteriori di 150 cm e l’importante luce da terra di 87 cm impediscono l’ingolfamento della macchina, anche in presenza di molti residui.
- La pressione delle due sezioni laterali della macchina è pre-caricata tramite un accumulatore idraulico e può essere regolata a seconda delle condizioni del terreno.
Triflex 700: alta stabilità in operazioni profonde
Il dente Triflex a riarmo automatico utilizza il ben noto sistema di molle a balestra Kverneland, per garantire un'elevata pressione di 700 kg in lavoro e una curva di rilascio regolare quando il dente colpisce un ostacolo. Il dente Triflex, con il suo design stretto e la sua forma speciale, riduce le forze di trazione assicurando una perfetta penetrazione nei terreni più compatti. È la scelta perfetta per il dissodamento profondo e il lavoro su tipi di terreno più pesanti o pietrosi.
Il dente Triflex 700 può essere equipaggiato con diverse parti per adattarsi a diverse profondità di lavoro e terreni. Sono disponibili 7 tipi di equipaggiamenti con il sistema brevettato Knock-on®. È il modo più semplice di cambiare le parti di un CTC, sia per adattare la macchina al lavoro da svolgere che per cambiare le parti soggette ad usura.
Le punte Tiger2 da 70 mm sono disponibili su CTC. Il design speciale assicura una penetrazione progressiva ed elevata e richiede una bassa forza di trazione. La forma speciale delle piastre in carburo resiste contro terreni pietrosi. Tutte le punte sono disponibili anche con deflettori Knock-on®.
Per CTC a 3 file, Kverneland ha sviluppato un sistema di dischi anteriori per tagliare o incorporare i residui colturali davanti ai denti del coltivatore.
Il sistema di dischi è dotato di una regolazione idraulica centralizzata della profondità con sistema di cilindri master slave e protezione individuale dei dischi in gomma. Questo sistema di sovraccarico consente al disco di seguire molto bene il profilo del terreno.
Poiché la profondità di lavoro della sezione del disco è limitata a 5 cm, la forza di trazione richiesta è irrilevante.
Disco miscelatore anteriore (FMD)
Il disco di miscelazione anteriore (FMD) è l'attrezzatura ideale per evitare l'effetto bollitura davanti ai denti, soprattutto con la paglia di grano corta. Il sistema FMD è dotato di dischi cavi dentellati, ideali quando si lavora in presenza di elevate quantità di residui colturali. Il sistema FMD pre-mescola la paglia che si trova in cima alle stoppie per garantire una miscelazione completa da parte dei denti per una migliore incorporazione. La regolazione della pressione può essere effettuata idraulicamente in movimento dalla cabina.
Disco di taglio anteriore (FCD)
Il sistema FCD è dotato di dischi diritti dentellati montati davanti alla prima fila di denti. Il sistema FCD è ideale per lavorare, ad esempio, sulla paglia di mais, dove il disco taglia la paglia direttamente davanti ai denti. La paglia viene tagliata per migliorare il flusso del materiale ed evitare che la macchina si blocchi.
Ecco la gamma di accessori e rulli posteriori disponibili per il livellamento del terreno:
Dischi livellanti
- Caricati a molla e protetti da gomma, in modo da offrire un adattamento al campo insuperabile.
- Dischi per il livellamento in bordura disponibili nell’equipaggiamento standard.
Denti livellanti
- Buona capacità di livellamento e ottimo adattamento alla forma e alla superficie del campo
Erpice Combi disc:
- Combinazione di un singolo disco “Gang” con una tipologia di rullo.
Rullo gabbia, diametro 550mm - 90 kg/m
- 10 barre per garantire un’ottima capacità di carico ed eccellenti performance, anche in presenza di molta umidità.
- Azione di sminuzzamento efficace.
Doppio rullo gabbia, diametro 400mm (a tubo/piatto) - 160 kg/m
- Ottimo sminuzzamento del terreno
- Massima precisione nel controllo della profondità
Rullo Actipack diametro 560mm - 205 kg/m
- Il rullo Kverneland Actipack sfoggia le sue ottime performance specialmente sui terreni di medio-duro impasto.
- I dischi di taglio integrati rompono le zolle più grandi, mentre i coltelli regolabili rompono le zolle restanti. Un’azione combinata per ottimizzare il lavoro!
Rullo Actiring diametro 540mm - 160 kg/m
- Il rullo Actiring è la variante leggera dell’Actipack. Le caratteristiche primarie sono le stesse, ossia il telaio è robusto e la presenza di coltelli fra i dischi; viene invece sostituito il disco dentato con anelli in acciaio dal profilo “a V”, che riducono il peso di oltre 50 kg/m. L’Actiring è quindi un rullo adatto anche a trattori di media potenza. E’ consigliato sui terreni sciolti, in cui l’effetto compattante dell’Actipack diventerebbe superfluo. Il particolare profilo con cui è costruito l’anello “a V” aumenterà l’effetto portante sul terreno di tutta la macchina. Il posizionamento dei coltelli tra gli anelli impedisce inoltre ai sassi di entrare nel rullo e di bloccarlo.
Rullo Actipress Twin diametro 565mm - 220 kg/m senza terreno
- Profilo ad U per elevata capacità di rullatura in terreni leggeri. Rottura delle zolle in condizioni pesanti. Peso con terreno: 250kg/m
Caratteristiche Tecniche
Caratteristiche Tecniche
Scarica il depliantModelli | CTC 400 | CTC 500 | CTC 600 | CTC 420 | CTC 520 | CTC 620 | |
---|---|---|---|---|---|---|---|
Telaio | pieghevole semi-portato | pieghevole semi-portato | pieghevole semi-portato | trainato | trainato | trainato | |
Larghezza di lavoro (m) | 4.00 | 5.00 | 6.00 | 4.00 | 5.00 | 6.00 | |
Larghezza di trasporto (m) | 3.00 | 3.00 | 3.00 | 3.00 | 3.00 | 3.00 | |
Tipi di denti | Dente Triflex 700 con molla a balestra o protezione a bullone | Dente Triflex 700 con molla a balestra o protezione a bullone | Dente Triflex 700 con molla a balestra o protezione a bullone | Dente Triflex 700 con molla a balestra o protezione con shearbolt | Dente Triflex 700 con molla a balestra o protezione con shearbolt | Dente Triflex 700 con molla a balestra o protezione con shearbolt | |
Numero di file di denti / distanza tra le file (mm) | 3 file con 270mm o 4 file con 200mm | 3 file con 270mm o 4 file con 200mm | 3 file con 270mm o 4 file con 200mm | 4 file con 200 mm | 4 file con 200 mm | 4 file con 200 mm | |
Numero di denti / larghezza di lavoro | 15 (spaziatura 270 mm con 3 file) / 4.00 m | 17 (spaziatura 270 mm con 3 file) / 4.60 m | 21 (spaziatura 270 mm con 3 file) / 5.70 m | 19 / 3.80 m | 23 / 4.60 m | 29 / 5.80 m | |
Numero di denti / larghezza di lavoro | 19 (spaziatura 200 mm con 4 file) / 3.80 m | 23 (spaziatura 200 mm con 4 file) / 4.60 m | 29 (spaziatura 200 mm con 4 file)/ 5.80 m | Telaio quadrato 200 × 200 mm / sezioni alari 100 × 100 mm | Telaio quadrato 200 × 200 mm / sezioni alari 100 × 100 mm | Telaio quadrato 200 × 200 mm / sezioni alari 100 × 100 mm | |
Telaio principale (mm) | Telaio quadrato 200 × 200mm / Sezione alette 100 × 100 mm | Telaio quadrato 200 × 200mm / Sezione alette 100 × 100 mm | Telaio quadrato 200 × 200mm / Sezione alette 100 × 100 mm | CAT. III o CAT. IV albero trasversale o occhielli di trazione | CAT. III o CAT. IV albero trasversale o occhielli di trazione | CAT. III o CAT. Albero trasversale o occhielli di trazione CAT. | |
Attacco | at. III o Cat. IV albero trasversale o occhielli di trazione | at. III o Cat. IV albero trasversale o occhielli di trazione | at. III o Cat. IV albero trasversale o occhielli di trazione | 870 | 870 | 870 | |
Luce da terra (mm) | 870 | 870 | 870 | Denti di livellamento o dischi di livellamento | Denti di livellamento o dischi di livellamento | Denti di livellamento o dischi di livellamento | |
Spaziatura regolare dei denti (mm) | 270 mm con 3 file o 200mm con 4 file | 270 mm con 3 file o 200mm con 4 file | 270 mm con 3 file o 200mm con 4 file | Rullo a gabbia (ø 550 mm), Doppio rullo a gabbia (ø 400 mm), Actiring (ø 540 mm), Actipack (ø 560 mm), Actipress Single (ø 560 mm), Actipress Twin (ø 560 mm) | Rullo a gabbia (ø 550 mm), Doppio rullo a gabbia (ø 400 mm), Actiring (ø 540 mm), Actipack (ø 560 mm), Actipress Single (ø 560 mm), Actipress Twin (ø 560 mm) | Rullo a gabbia (ø 550 mm), Doppio rullo a gabbia (ø 400 mm), Actiring (ø 540 mm), Actipack (ø 560 mm), Actipress Single (ø 560 mm), Actipress Twin (ø 560 mm) | |
Attrezzatura anteriore | FMD o FCD sezione disco anteriore (solo per la versione a 3 file) | FMD o FCD sezione disco anteriore (solo per la versione a 3 file) | FMD o FCD sezione disco anteriore (solo per la versione a 3 file) | 200 o 500 l | 200 o 500 l | 200 o 500 l | |
Dispositivo di livellamento | Denti di livellamento, dischi di livellamento o erpice a dischi combi disc | Denti di livellamento, dischi di livellamento o erpice a dischi combi disc | Denti di livellamento, dischi di livellamento o erpice a dischi combi disc | 400/60 x 15,5 o 480/45 x 17 | 400/60 x 15,5 o 480/45 x 17 | 400/60 x 15,5 o 480/45 x 17 | |
Rulli | Rullo gabbia (ø 550mm), Doppio rullo gabbia (ø 400mm), Actiring (ø 540mm), Actiflex (ø 580mm), Actipack (ø 560mm), Actipress Twin (ø 560mm) | Rullo gabbia (ø 550mm), Doppio rullo gabbia (ø 400mm), Actiring (ø 540mm), Actiflex (ø 580mm), Actipack (ø 560mm), Actipress Twin (ø 560mm) | Rullo gabbia (ø 550mm), Doppio rullo gabbia (ø 400mm), Actiring (ø 540mm), Actiflex (ø 580mm), Actipack (ø 560mm), Actipress Twin (ø 560mm) | 340/55×16 | 340/55×16 | 340/55×16 | |
a-drill | 200 o 500 l | 200 o 500 l | 200 o 500 l | Idraulico o pneumatico | Idraulico o pneumatico | Idraulico o pneumatico | |
Ruote di trasporto | 400/60 x 15.5 o 480/45 x 17 | 400/60 x 15.5 o 480/45 x 17 | 400/60 x 15.5 o 480/45 x 17 | 145/300 | 175/350 | 205/400 | |
Gauge wheels | 340/55×16 | 340/55×16 | 340/55×16 | 5,943 | 6,281 | 7,135 | |
Freni | Idr. O pneum. | Idr. O pneum. | Idr. O pneum. | ||||
Potenza minima/massima | 145/300 | 175/350 | 205/400 | ||||
Peso totale senza accessori (kg)* | 3800 | 4200 | 5000 |
* no omologazione EU
** CTS-NS fren idr 25 km/h; ruote 400/60x15.5; cross shaft CAT.III; punte rev, 65-CTC; Dischi Liv (mec)-CTC; Actipack (coltelli) 565-F/T
